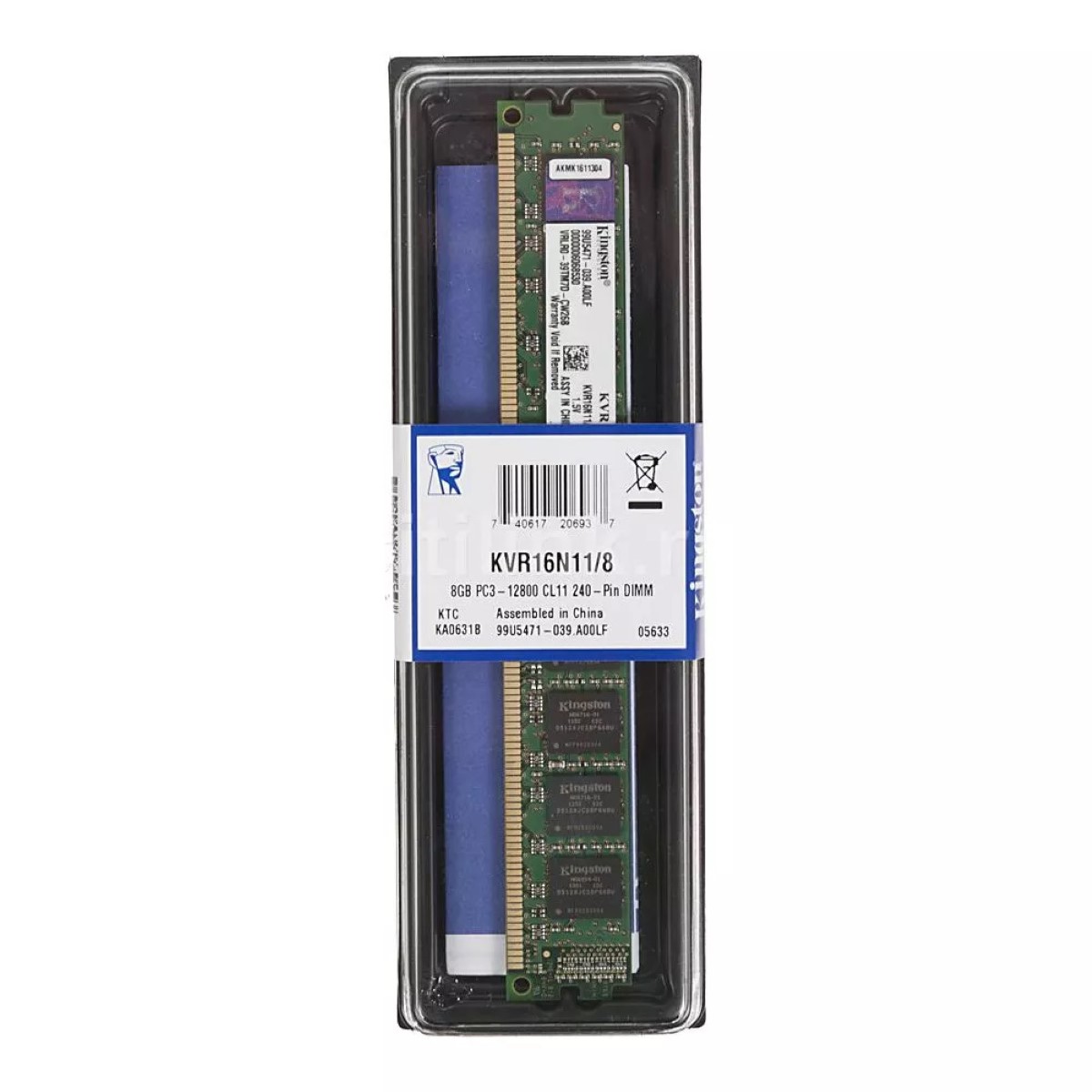

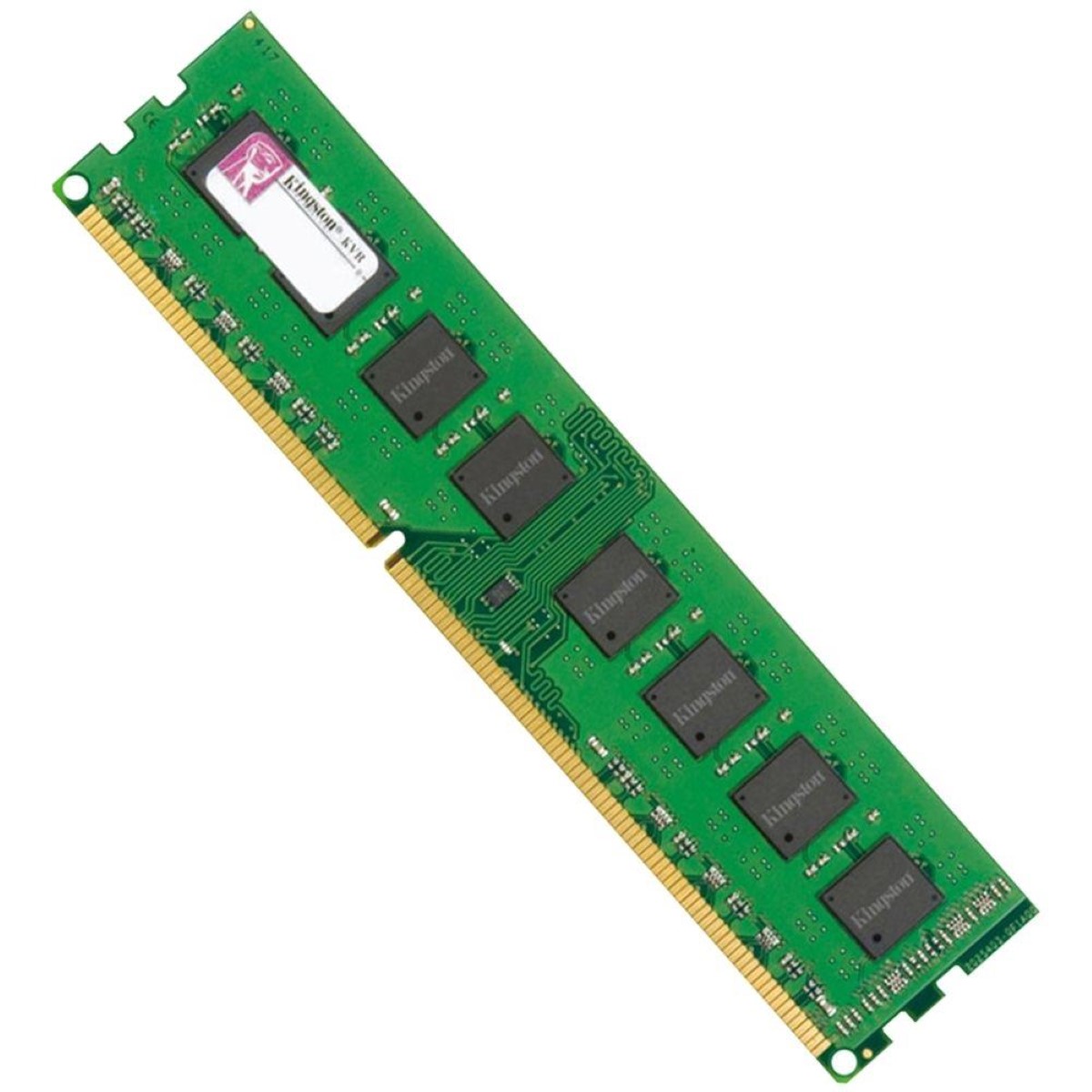

DDR3 de 1G x 64 bits (8GB) de ValueRAM
1600 CL11 SDRAM (DRAM sincrónica) 2Rx8, memoria
módulo, basado en dieciséis componentes FBGA de 512M x 8 bits. los
SPD está programado para la latencia estándar JEDEC DDR3-1600
sincronización del 11-11-11 a 1.5V. Este DIMM de 240 pines usa oro
dedos de contacto Las especificaciones eléctricas y mecánicas.
son como sigue:
• Fuente de alimentación estándar JEDEC de 1.5V (1.425V ~ 1.575V)
• VDDQ = 1.5V (1.425V ~ 1.575V)
• 800MHz fCK para 1600Mb / seg / pin
• 8 bancos internos independientes
• Latencia CAS programable: 11, 10, 9, 8, 7, 6
• Latencia de aditivo programable: 0, CL - 2 o CL - 1 reloj
• prebúsqueda de 8 bits
• Longitud de ráfaga: 8 (intercalar sin límite, secuencial con
dirección inicial "000" solamente), 4 con tCCD = 4 que no
permitir lectura o escritura sin interrupciones (ya sea sobre la marcha usando A12 o
SEÑORA)
• Luz estroboscópica de datos diferenciales bidireccionales
• Calibración interna (auto): auto calibración interna a través de ZQ
pin (RZQ: 240 ohmios ± 1%)
• En la terminación del troquel utilizando el pin ODT
• Periodo promedio de actualización 7.8us a menos de TCASE 85 ° C,
3.9us a 85 ° C <TCASE <95 ° Cº
• Restablecimiento asincrónico
• PCB: Altura 0.740 "(18.75 mm) o 1.180" (30.00 mm)
